[Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Bonsoir à tous,
J'ai besoin de l'avis expert de possesseurs de Super Neo 29 Candy et ils sont nombreux sur ce forum (en même temps, vous êtes tous les bienvenus).
D'après le manuel, le schéma de câblage des haut-parleurs sur Super Neo 29 Candy est en mono parallèle :
Sur ma borne le câblage a été modifié (par l'exploitant ?) pour obtenir ce résultat :
Épissure et scotch d'électricien... C'est pas d'origine tout ça... un petit schéma vaut mieux qu'un grand discours, voila comment sont connectés les hp :
On est bien en présence d'un mono parallèle (certes bricolé) conformément au schéma du manuel mais alors de quoi est parti l'exploitant ??? d'un mono en série comme celui-ci :
Ou bien d'un câblage stéréo comme celui-là ?
Si on compare mes différents schémas il a pu être facile à l'exploitant de passer d'un câblage mono série (ou stéréo) à un câblage mono parallèle en coupant le(s) fil(s) noir(s) et épissures là où il faut.
Je pense que d'origine il devait exister 2 options de faisceaux à partir du connecteur YL mâle, une pour le mono l'autre pour du stéréo (d'où la présence sur connecteur YL femelle d'une masse dédoublée non utilisée dans mon cas).
Tout ça pour vous dire que je suis paumé. Un possesseur de Super Neo 29 Candy peut-il me faire une jolie photo du faisceau de câblage d'origine des hp afin de savoir si le mono est en série ou en parallèle..?
A la base cette réflexion existentielle est partie du fait que :
Alors que je n'ai aucun souci avec ma PCB Metal Slug 5 ou ma SVC , dans la Super Neo 29 Candy, avec mon slot MV1FZ j'ai un vilain bourdonnement dans mes hp, un comble non !?! Ce même slot dans mon Atomiswavesd fonctionne nickel. J'ai pu lire qu'un hp doit posséder une impédance égale ou supérieure a l'impédance minimum conseillée de l'ampli (pour ne pas griller ce dernier).
Mes hp font 8 ohms chacun, branchés en parallèle l'impédance de l'ensemble est de seulement 4 ohms. Avec un branchement en série, les impédances s'ajoutent, soit l'impédance de l'ensemble = 16 ohms donc plus sécur pour l'ampli du slot ou de la pcb. Alors par précaution, je suis passé (ou repassé !?!) en mono série (mon 2eme schéma). Là le bourdonnement est moindre, toujours présent, mais plus acceptable à mes oreilles.
Bref, si vous pouviez m'aider sur ces 2 points... mono série ou parallèle ? bourdonnement pourquoi ? Je suis vraiment preneur...
J'ai besoin de l'avis expert de possesseurs de Super Neo 29 Candy et ils sont nombreux sur ce forum (en même temps, vous êtes tous les bienvenus).
D'après le manuel, le schéma de câblage des haut-parleurs sur Super Neo 29 Candy est en mono parallèle :
Sur ma borne le câblage a été modifié (par l'exploitant ?) pour obtenir ce résultat :
Épissure et scotch d'électricien... C'est pas d'origine tout ça... un petit schéma vaut mieux qu'un grand discours, voila comment sont connectés les hp :
On est bien en présence d'un mono parallèle (certes bricolé) conformément au schéma du manuel mais alors de quoi est parti l'exploitant ??? d'un mono en série comme celui-ci :
Ou bien d'un câblage stéréo comme celui-là ?
Si on compare mes différents schémas il a pu être facile à l'exploitant de passer d'un câblage mono série (ou stéréo) à un câblage mono parallèle en coupant le(s) fil(s) noir(s) et épissures là où il faut.
Je pense que d'origine il devait exister 2 options de faisceaux à partir du connecteur YL mâle, une pour le mono l'autre pour du stéréo (d'où la présence sur connecteur YL femelle d'une masse dédoublée non utilisée dans mon cas).
Tout ça pour vous dire que je suis paumé. Un possesseur de Super Neo 29 Candy peut-il me faire une jolie photo du faisceau de câblage d'origine des hp afin de savoir si le mono est en série ou en parallèle..?
A la base cette réflexion existentielle est partie du fait que :
Alors que je n'ai aucun souci avec ma PCB Metal Slug 5 ou ma SVC , dans la Super Neo 29 Candy, avec mon slot MV1FZ j'ai un vilain bourdonnement dans mes hp, un comble non !?! Ce même slot dans mon Atomiswavesd fonctionne nickel. J'ai pu lire qu'un hp doit posséder une impédance égale ou supérieure a l'impédance minimum conseillée de l'ampli (pour ne pas griller ce dernier).
Mes hp font 8 ohms chacun, branchés en parallèle l'impédance de l'ensemble est de seulement 4 ohms. Avec un branchement en série, les impédances s'ajoutent, soit l'impédance de l'ensemble = 16 ohms donc plus sécur pour l'ampli du slot ou de la pcb. Alors par précaution, je suis passé (ou repassé !?!) en mono série (mon 2eme schéma). Là le bourdonnement est moindre, toujours présent, mais plus acceptable à mes oreilles.
Bref, si vous pouviez m'aider sur ces 2 points... mono série ou parallèle ? bourdonnement pourquoi ? Je suis vraiment preneur...
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Salut, envoie un MP à Crabotobot et Bouboualex, ils sont les plus à même de répondre et rappliqueront plus vite sur ton topic .
DracoeL- Arcade Gérontophage
- Messages : 543
Date d'inscription : 22/04/2012
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Merci DracoeL J'MePe ces 2 là... Noooooo je peux pas MePer suis trop nouveau pas assez de messages à mon actif... Pouvez-vous le faire pour moi...svp..!
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Tu attendras donc ...
DracoeL- Arcade Gérontophage
- Messages : 543
Date d'inscription : 22/04/2012
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Je me suis occupé de les MP pour toiTronky a écrit:Merci DracoeL J'MePe ces 2 là... Noooooo je peux pas MePer suis trop nouveau pas assez de messages à mon actif... Pouvez-vous le faire pour moi...svp..!
Faut voir aussi Ryuga, s'il passe par-là, il pourrait t'aider. :idea:
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Vous êtes des Amours
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
mp bien recu
mais pas envie de répondre
non je déconne je regarde mieux demain avec photos
mais pas envie de répondre
non je déconne je regarde mieux demain avec photos
bouboualex625- Messages : 195
Date d'inscription : 30/04/2012
Localisation : dans mon cul
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Boubou je t'love
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
bouboualex625- Messages : 195
Date d'inscription : 30/04/2012
Localisation : dans mon cul
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Bouboualex,
Ce que tu as fait là... C'est Énorme, un grand Merci à toi .
J'ai anticipé et passé commande des connecteurs et contacts (c'est du JST série YL 4 pins) chez M.AZ (azmodding@gmaildotcom) une adresse très utile pour qui cherche le connecteur difficilement trouvable à l'unité pour nos bornes. Je vais donc me faire les différentes options de faisceaux possible tout comme toi.
Merki beaucoup.
Ce que tu as fait là... C'est Énorme, un grand Merci à toi .
J'ai anticipé et passé commande des connecteurs et contacts (c'est du JST série YL 4 pins) chez M.AZ (azmodding@gmaildotcom) une adresse très utile pour qui cherche le connecteur difficilement trouvable à l'unité pour nos bornes. Je vais donc me faire les différentes options de faisceaux possible tout comme toi.
Merki beaucoup.
Dernière édition par Tronky le Mar 30 Oct - 20:59, édité 1 fois
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Hello Bouboualex625,
Je viens de synthétiser sur le papier tes précieuses informations avec ce petit schéma :
Dis moi si je me trompe, quelle que soit la source mono ou stéréo, l'avantage de ce câblage, c'est que tu ne touches jamais au faisceau depuis le connecteur YL mâle jusqu'au hp non ?
Je me demande si d'origine, ma Super Neo 29 Candy n'était pas prévue pour du multi slot en stéréo car on distingue bien sur la photo une masse dédoublée en position 3 & 4 du connecteur YL femelle.
Je viens de synthétiser sur le papier tes précieuses informations avec ce petit schéma :
Dis moi si je me trompe, quelle que soit la source mono ou stéréo, l'avantage de ce câblage, c'est que tu ne touches jamais au faisceau depuis le connecteur YL mâle jusqu'au hp non ?
Je me demande si d'origine, ma Super Neo 29 Candy n'était pas prévue pour du multi slot en stéréo car on distingue bien sur la photo une masse dédoublée en position 3 & 4 du connecteur YL femelle.
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
De beaux schémas comme ceux-là, ça me dresse le zizi.
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Salut , la tienne est prévu pour du stéreo d'origine , c'est celle avec le header avec les 4 mini marquee ? (le header le plus classe du monde < voir photo en dessous ...)
Si Oui je peux te dire que normalement tu as aussi d & 26 cablé sur le connecteur JST 6 pins sous le panel pour changer de jeu sur les slot multi (pratique si tu veux faire aussi du jamma + pour l'atomiswave ) .Par contre pas de - 5 volts sur la mienne
Sinon les autre modèle de super neo (avec des header - classe ) sont cablé mono et 4 boutons et ont le - 5 volts .
Pour ta question que je viens de voir , Tu n'arriveras pas a avoir de cablage "universel" tu seras toujours obligé rafistolé tes fils si tu ne met pas un switch (que Goji aime pas ... ) qui te permet de passer de mono à stéréo .
Si Oui je peux te dire que normalement tu as aussi d & 26 cablé sur le connecteur JST 6 pins sous le panel pour changer de jeu sur les slot multi (pratique si tu veux faire aussi du jamma + pour l'atomiswave ) .Par contre pas de - 5 volts sur la mienne
Sinon les autre modèle de super neo (avec des header - classe ) sont cablé mono et 4 boutons et ont le - 5 volts .
Pour ta question que je viens de voir , Tu n'arriveras pas a avoir de cablage "universel" tu seras toujours obligé rafistolé tes fils si tu ne met pas un switch (que Goji aime pas ... ) qui te permet de passer de mono à stéréo .
Crabotobot- Messages : 119
Date d'inscription : 30/04/2012
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Hello Crabotobot,
Ta gameroom me fait rêver.
Pour les présentations voici ma mienne :
Header Super neo 29 Candy basic. bouton select sur le panel, j'ai bien le 26 de connecté mais pas le d :
Sur le jamma :
Sur le JST 6 :
Mon alimentation présente le -5V (fil violet sur la photo) mais ne va pas jusqu'au jamma il stoppe au gros connecteur JST 8 voies :
Je mis la main sur une Super Neo 29 Candy hybride on dirait...
Ta gameroom me fait rêver.
Pour les présentations voici ma mienne :
Header Super neo 29 Candy basic. bouton select sur le panel, j'ai bien le 26 de connecté mais pas le d :
Sur le jamma :
Sur le JST 6 :
Mon alimentation présente le -5V (fil violet sur la photo) mais ne va pas jusqu'au jamma il stoppe au gros connecteur JST 8 voies :
Je mis la main sur une Super Neo 29 Candy hybride on dirait...
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Ba je me rend compte surtout qu'il en a pas une pareille , tout le monde a fait sa sauce j'ai l'impression
Crabotobot- Messages : 119
Date d'inscription : 30/04/2012
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Par contre , t'as le marquee holder punaise , si tu pouvais en prendre les cotes complète je pense que je peux facilement les faire refaire , et ça va intéresser quelques personnes sur ce forum déjà Et bien joué elle est super propre a part le bezel qui à besoin de peinture comme sur toutes ces bornes ....
Crabotobot- Messages : 119
Date d'inscription : 30/04/2012
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Pour le marquee holder c'est une reproduction achetée par l'ancien proprio de la borne chez Blingstix
http://forum.arcadecontrols.com/index.php?topic=97374.0
Elle coute 60 livres (73€) + le port c'est une des plus chère parce que, je suppose en 3 parties, le boulot est très soigné.
je te mesure tout ça pas de souci.
http://forum.arcadecontrols.com/index.php?topic=97374.0
Elle coute 60 livres (73€) + le port c'est une des plus chère parce que, je suppose en 3 parties, le boulot est très soigné.
je te mesure tout ça pas de souci.
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Merci ca serait vraiment sympa
Crabotobot- Messages : 119
Date d'inscription : 30/04/2012
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Tronky, je deplacerai pas de souci .
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Le topic va être Tronki après ...
DracoeL- Arcade Gérontophage
- Messages : 543
Date d'inscription : 22/04/2012
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Déplacé sans tronky...euh tronquer
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Merci goji' de ne pas avoir tronqué le topic du Tronky

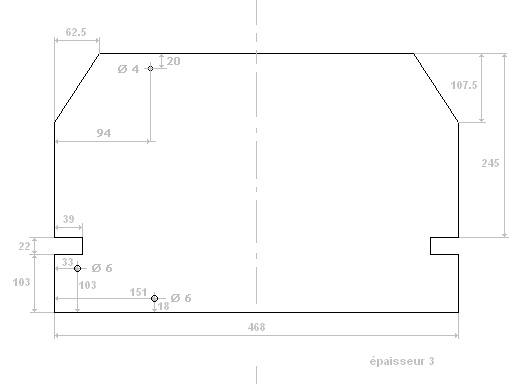

!!! ATTENTION !!! Ci-dessous mes mensurations... de mon marquee holder :
Donc comme annoncé il est en trois parties :
Marquee holder back :
Marquee holder front :
Et une réglette collée sur le Marquee holder back :
La visserie :
4*vis M4*12
2*vis M4*8
2*écrous borgnes M4
Vous l'avez compris les trois parties sont symétriques hein !
!!! ATTENTION !!! Ci-dessous mes mensurations... de mon marquee holder :
Donc comme annoncé il est en trois parties :
Marquee holder back :
Marquee holder front :
Et une réglette collée sur le Marquee holder back :
La visserie :
4*vis M4*12
2*vis M4*8
2*écrous borgnes M4
Vous l'avez compris les trois parties sont symétriques hein !
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Putain mais tu déchires grave merci bien
Neokony et Boubou , je vais en faire faire 4 si vous en fait aussi je penses que je peux avoir des prix intéréssant
Neokony et Boubou , je vais en faire faire 4 si vous en fait aussi je penses que je peux avoir des prix intéréssant
Crabotobot- Messages : 119
Date d'inscription : 30/04/2012
Re: [Super Neo 29 Candy] Faisceau de câblage des haut-parleurs mono parallèle ou série d'origine ?
Service...
Lors de l'intégration de ces cotes dans le logiciel de CAO veillez bien à se qu'elles matchent avant usinage.
Le pourtour du Marquee holder front déborde d'1 mm du pourtour du Marquee holder back, prévoyez des arrondis aussi pour chaque angle.
Lors de l'intégration de ces cotes dans le logiciel de CAO veillez bien à se qu'elles matchent avant usinage.
Le pourtour du Marquee holder front déborde d'1 mm du pourtour du Marquee holder back, prévoyez des arrondis aussi pour chaque angle.
Tronky- Messages : 57
Date d'inscription : 01/10/2012
Localisation : Haute-Savoie
